指纹考勤机锂电池应用方案
-
锂电池－指纹考勤机锂电池应用方案
一、指纹考勤机介绍
指纹考勤机实现人、地、时三者合一，去除考勤虚假，为公司省去不必要的加班费用付出。对企业职员的人事出勤进行公正合理并有效、科学地管理已成为各单位面临的现实课题。
二、指纹考勤机锂电池要求
指纹考勤机锂电池要求在外接电源断电后能持续工作4小时，而且指纹考勤机低于4.5V就不无法工作，待机电流为180MA，针对客户我司量身设计5V升压保护板，用国内一线比克电芯来实现客户要求，方案如下：
电池组型号
GLD-5V-1000MAH
单体电池型号
比克锂离子523450电芯
电池组合方式
1串
单体电池电压
3.7V
电池组组合后电压
5V
组合后电池充放电电压范围
4.9V－5.5V
单体电池容量
1000mAh
组合后电池容量
1000mAh/节*1节
电池组尺寸
10*35*52mm
最大放电电流
＞1A
瞬间放电电流
＞2A
最大充电电流
＞0.2-0.5C
充放电次数
＞300次
5V升压保护参数如下：1、原理图：
2、PCB板元件位置及尺寸图（外形尺寸公差：±0.15）

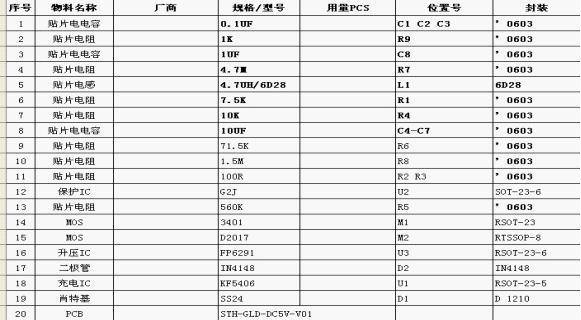

3、BOM
4、电气主要参数
名 称
最小值
典型值
最大值
单位
备 注
过充保护电压
4.3
4.325
4.35
V
过放保护电压
2.45
2.5
2.55
V
短路保护电流
2.5
3
3.5
A
充电输入电压
4.5
5
6
V
充电输入电流
120
150
170
mA
升压输出电压
4.9
5
5.3
V
升压输出电流
700
1000
1100
mA
自耗电流
0.35
0.5
0.8
mA
自动切换
当输入端有4.5V-5V电压时输出端不输出，输入端失去电压输出自动启动
