一、 概述：

本应用方案实时监控锂电池组每节电芯的电压、充放电电流和检测点温度，基于上述的数据完成过压、欠压、过流、高温、短路等等安全状态的检测和保护，,支持5A快速充电功能，对电池组电池进行安全管理，以下是电池组功能特性及技术参数。

二、 性能参数：

 三、保护系统说明

3.1、本系统主要由 12串 14并 32650　5000mAh锂离子电池组成，安全管理电路，带电量显示电池保护系统组成，支持边充边放和快速充电功能。

3.2、电池保护系统：主要包括过压、欠压、过流、过温、短路等保护功能。

3.2.1 过充电保护：通过电池保护板的过电压保护检测电路，实时检测电池充电过程中每串电池的电压变化，当任何一串电芯电压达到设定值则传出信号截止充电 MOS-FET，切断充电回路，防止电芯过充电。

3.2.2 过放电保护：  通过电池保护板的过放电保护检测电路，放电过程中电池管理芯片实时检测电池放电状态的电压；若出现电池电压低于设定的限值，电池管理电路会输出信号切断放电 MOS-FET，实现过放电保护电池目的。

3.2.3 温度保护功能：电路检测到电池温度过高，超过 65℃，系统断开充放电回路，禁止对电池充放电，起到温度保护目的。

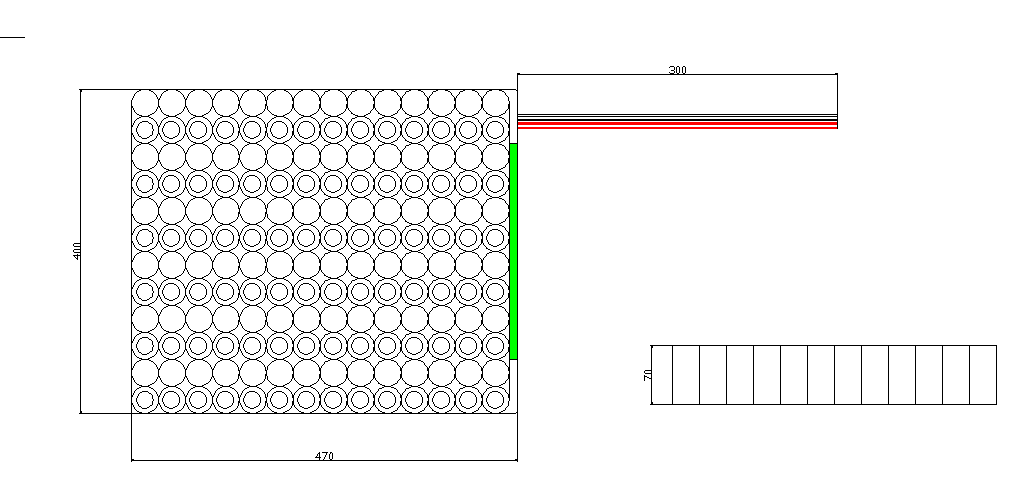

四、电芯组合图示：
